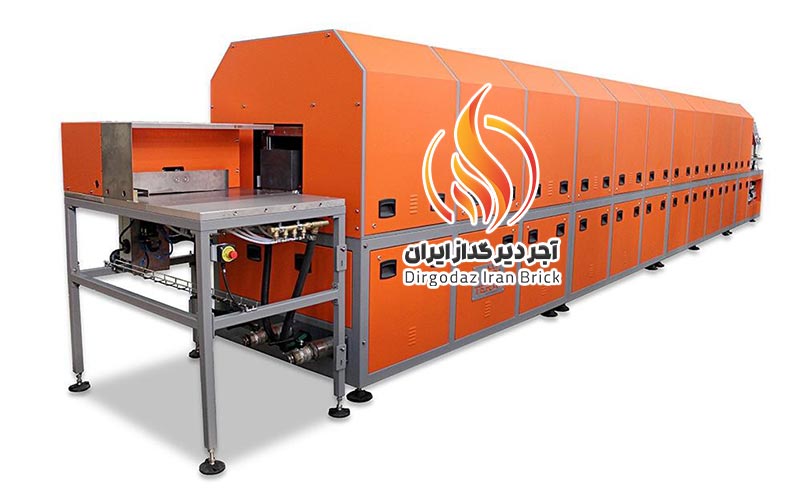

کوره تونلی

کوره تونلی نقشی حیاتی در صنایع مختلف از جمله تولید محصولات مختلف، آچر نسوز، آجر نسوز کوره ای، متالورژی و سرامیک آدارد. این نوع کوره تخصصی محیط و شرایط کنترل شده برای گرمایش، سرمایش و پردازش مواد فراهم می‌کنند. در این مقاله، در این مقاله به نحوه‌‎ی عملکرد داخلی یک کوره تونلی، اجزای آن و فرآیندهای پیچیده‌ای که برای دستیابی به نتایج مطلوب انجام می شود، خواهیم پرداخت.

ساخت کوره تونلی

یک کوره تونلی معمولی از 3 قسمت زیر تشکیل شده است:

عناصر گرمایشی

یک کوره تونلی ممکن است از روش های گرمایش مختلفی مانند گرمایش با مقاومت الکتریکی، گرمایش با سوخت (گاز، گازوئیل و …) یا گرمایش مادون قرمز استفاده کند. عناصر گرمایشی کوره، وظیفه تولید انرژی گرمایی مورد نیاز در آن را بر عهده دارند.

نوار نقاله

یک سیستم نوار نقاله مواد را از طریق کوره تونلی با سرعت کنترل شده حرکت می دهد. انواع مختلف نوار نقاله، مانند نوار نقاله مشبک، غلتکی یا نوار نقاله زنجیره‌ای بر اساس نیاز در صنعت مورد نظر مورد استفاده قرار می گیرند.

مواد عایق

کوره تونلی معمولاً با مواد عایق با دمای بالا پوشانده می‌شود تا از دست دادن گرما به حداقل برسد و از عملکرد کارآمد اطمینان حاصل شود.

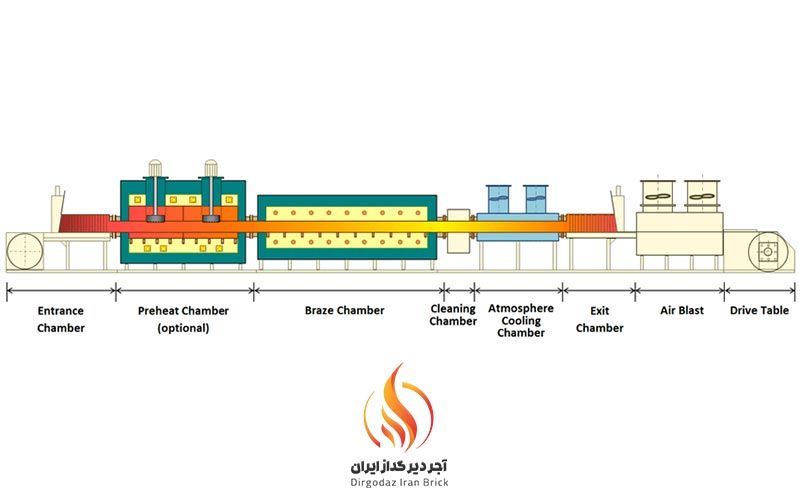

ساختار کوره تونلی

کوره تونلی اجر

آجر هم از محصولاتی است که می‌توان در تولید و پخت آن از کوره تونلی استفاده کرد. کوره تونلی اجر شامل قسمت‌های زیر است:

منطقه پیش گرمایش

منطقه پیش گرما اولین قسمت از کوره تونلی است که آجر وارد این بخش می‌شوند و به تدریج به دمای مطلوب می‌رسند. این ناحیه به حذف هرگونه رطوبت باقیمانده یا اجزای فرار از مواد قبل از شروع به مرحله گرمایش اصلی کمک می‌کند. محدوده دما در ناحیه پیش گرمایش معمولاً کمتر از مناطق گرمایش (قسمت بعدی) است.

منطقه گرمایش

منطقه گرمایش جایی است که عملیات حرارتی اصلی یا پردازش حرارتی انجام می‌شود. مواد برای یک دوره مشخص در معرض دماهای بالا قرار می‌گیرند و امکان انجام دگرگونی یا واکنش‌های دلخواه را فراهم می‌کنند. محدوده دما در منطقه گرمایش باید به دقت کنترل شود تا نیازهای فرآیند خاص و مواد تحت حرارت را برآورده کند. در طی این مرحله است که خواص مواد مطابق با هدف اصلاح، افزایش یا تولید می‌شود.

منطقه خنک کننده

پس از قسمت و منطقه گرمایش، آجرها وارد ناحیه‌ی خنک کننده کوره تولی می‌شوند. این بخش جایی است که خنک‌کاری به صورت کنترل شده انجام می‌شود. در قسمت خنک کننده (خنک کاری) اجازه داده می‌شود تا آجرها به تدریج دما را کاهش دهند تا از خنک شدن سریع و شوک حرارتی جلوگیری شود. ممکن است برای دستیابی به نرخ خنک کننده مطلوب و جلوگیری از خواص نامطلوب مواد یا ترک خوردن، از تکنیک های خنک کننده مختلف، مانند خنک کننده هوای محیط یا خنک کننده هوای اجباری استفاده شود. برای فرآیندهای خاص، یک مرحله خاموش کردن ممکن است در منطقه خنک کننده گنجانده شود تا به سرعت آجرها خنک شود و ویژگی های مواد خاص به دست آید.

کوره تونلی را می‌توان در کارخانه‌های تولید انواع آجر نما و آجر کوره به کار گرفت.

بیشتر بخوانید : آجر کوره چیست

کوره تونلی چیست

کوره تونلی نوعی کوره صنعتی است که برای گرمایش، سرمایش و فرآوری مداوم مواد به شکلی خاص طراحی شده است. این نوع کوره در اصل شامل یک محفظه طولانی و محصور شده با یک سیستم نوار نقاله است که مواد را در مسیر و قسمت‌های مختلف گرمایش و سرمایش کوره منتقل می‌کند. هدف اصلی یک کوره تونلی عملیاتی حرارتی، بازپخت، خشک کردن، یا سایر فرآیندهای حرارتی برای دستیابی به خواصی از مواد یا تبدیل مواد به محصول است. از کوره تونلی در صنایعی مانند خودروسازی، هوافضا، الکترونیک و تولید شیشه استفاده می‌شود.

روش های گرمایش در کوره های تونلی

بسته به نوع کاربرد و نتایج مورد نظری که وجود دارد، از روش‌های گرمایش متفاوتی استفاده می‌کنند. متداول ترین روش‌های گرمایشی مورد استفاده عبارتند از:

گرمایش همرفت

در گرمایش همرفت، هوا یا گاز داغ در داخل محفظه کوره به گردش در می‌آید. این روش توزیع یکنواخت حرارت و انتقال سریع حرارت به مواد را تضمین می‌‎کند.

گرمایش تابشی

گرمایش تابشی شامل استفاده از عناصر گرمایشی است که تابش مادون قرمز دارند. این روش اجازه گرمایش مستقیم مواد را می‌دهد و انتقال انرژی کارآمد را میسر می‌کند.

روشهای گرمایش ترکیبی

برخی از کوره های تونلی برای افزایش کنترل و انعطاف پذیری در دستیابی و رسیدن به دمای خاص، گرمایش همرفت و گرمایش تابشی را با هم ترکیب می‌کنند.

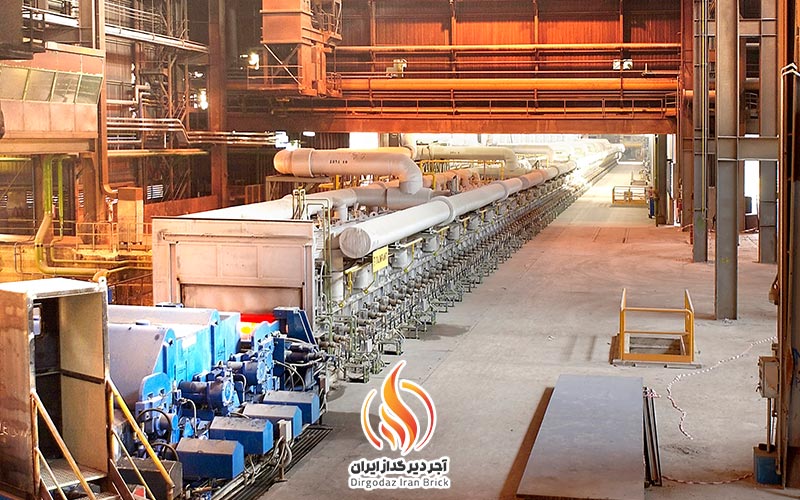

انواع کوره تونلی

کنترل دما و یکنواختی

کنترل دقیق دما در یک کوره تونلی برای دستیابی به خواص مواد مورد نظر و جلوگیری از آسیب حرارتی به آن‌ها بسیار ضروری است. برای اطمینان از توزیع یکنواخت دما، کوره تونلی ممکن است به چندین ناحیه گرمایشی مجهز باشد که هر کدام دارای کنترل دمایی مستقل هستند. سنسورها و کنترل‌کننده‌های دما به طور مداوم بر خروجی گرما نظارت و آن را تنظیم می‌کنند تا میزان دما دقیق را در سراسر محفظه کوره حفظ کنند.

عملکرد و انواع نوار نقاله

سیستم و نوار نقاله در یک کوره تونلی مواد را در مسیر و غبور از قسمت‌های گرمایش، سرمایش و پردازش حمل می‌کنند. انواع مختلفی از نوار نقاله بر اساس نیاز و برنامه‌ی تولید مجموعه، استفاده می‌شود:

نوار نقاله مشبک

این نوع نوار نقاله از یک تسمه مشبک ساخته شده و از فولاد ضدزنگ یا سایر مواد مقاوم در برابر حرارت استفاده می‌کنند. نقاله مشبک برای جابجایی مواد کوچک یا ظریفی که نیاز به حرکت ملایم دارند؛ بسیار مناسب هستند.

نوار نقاله غلتکی

نوار نقاله غلتکی از یک سری غلتک دوار برای جابجایی مواد در داخل کوره تشکیل شده‌اند. بدیهی است وجود این غلتک‌ها برای جابجا کردن مواد سنگین یا حجیم مناسب هستند و انتقال کارآمدی را ارائه می‌دهند.

نوار نقاله زنجیره‌ای

نوار نقاله زنجیره‌ای شامل یک زنجیر است که مواد را در مسیر کوره تونلی حمل می‌کند. این نوار برای جابجایی مواد با اشکال نامنظم یا مواردی که محصول که نیاز به موقعیت دقیق در داخل کوره دارند بسیار ایده‌آل هستند.

تعمیر کوره تونلی

تعمیر و نگهداری منظم برای اطمینان از عملکرد مناسب و طول عمر کوره های تونلی بسیار مهم است. روش های معمول تعمیر و نگهداری عبارتند از:

روال تمیز کردن و بازرسی: تمیز کردن منظم عناصر گرمایش، سیستم های نوار نقاله و قسمت های داخلی کوره به جلوگیری از تجمع مواد، خوردگی و انسداد احتمالی کمک می کند. بازرسی های معمول، تشخیص زودهنگام هرگونه مشکل یا نشانه سایش را تضمین می کند.

جدول زمانی روغنکاری و تعویض قطعات: روغن کاری قطعات متحرک و تعویض به موقع اجزای فرسوده مانند تسمه یا یاتاقان ها به عملکرد روان و قابلیت اطمینان کوره کمک می کند.

مسائل رایج و نکات عیب یابی

برخی از مشکلات رایجی که ممکن است در کوره تونلی ایجاد شود عبارتند از:

گرمایش یا سرمایش نابرابر: توزیع غیریکنواخت دما یا نرخ‌های سرمایش ناسازگار می‌تواند منجر به مشکلات کیفیت محصول شود. عیب‌یابی شامل تنظیم تنظیمات دما، بازرسی تراز نوار نقاله یا ارزیابی عملکرد عناصر گرمایشی است.

خرابی نوار نقاله و کالیبراسیون سنسور: اختلال در عملکرد سیستم نقاله، مانند گیر کردن یا ناهماهنگی، می تواند جریان مواد را مختل کند و بر روند کلی تأثیر بگذارد. کالیبراسیون منظم سنسورهای دما و سایر دستگاه های نظارتی خوانش دقیق دما و کنترل فرآیند را تضمین می کند.

نتیجه گیری

کوره تونلی ماشین های پیچیده ای هستند که امکان کنترل دقیق دما و پردازش مواد را در طیف وسیعی از صنایع فراهم می کنند. با درک عملکرد درونی آنها، از مکانیسم های گرمایش گرفته تا سیستم های نقاله، می توان از پیچیدگی های موجود در دستیابی به نتایج مطلوب قدردانی کرد.

ترکیبی از روش‌های گرمایش، کنترل دما و سیستم‌های نقاله امکان عملیات حرارتی یا پردازش کارآمد و کنترل‌شده مواد را فراهم می‌کند. علاوه بر این، تاکید بر ایمنی، ملاحظات زیست محیطی و نگهداری منظم، طول عمر و کارایی این کوره های صنعتی حیاتی را تضمین می کند.
