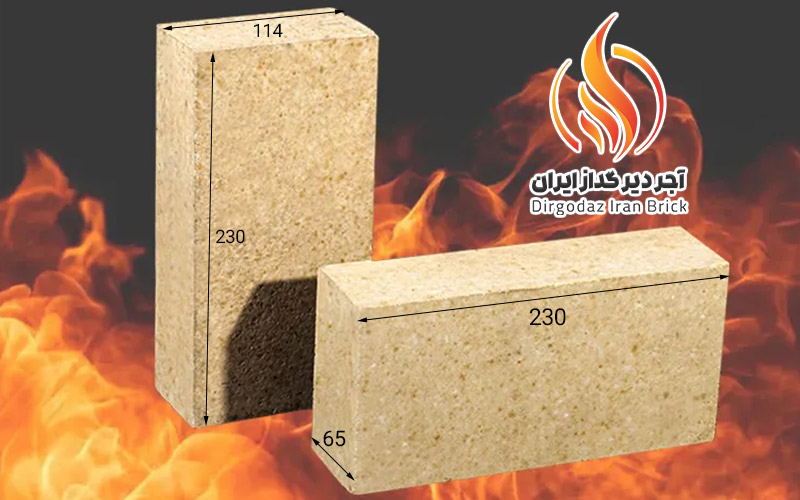

ابعاد آجر نسوز کوره ای (یا آجر نسوز کوره‌ای) که برای ساخت دیواره‌های کوره‌ها و محیط‌های با دمای بالا استفاده می‌شود، بسته به نوع کوره و نیازهای حرارتی ممکن است متفاوت باشد. اما برخی از ابعاد رایج آجرهای نسوز کوره ای به صورت طول: 22 تا 25 سانتی‌متر، عرض: 11 تا 12 سانتی‌متر و ارتفاع: 6 تا 7 سانتی‌متر.
این آجرها به گونه‌ای طراحی شده‌اند که بتوانند در برابر دماهای بسیار بالا و تغییرات حرارتی مقاومت کنند. بسته به نوع کوره و کاربرد، آجرهای نسوز ممکن است در اندازه‌ها و اشکال مختلف (مانند قوسی یا زاویه‌دار) ساخته شوند.
آجرهای نسوز کوره ای در ساختارها و کوره‌هایی استفاده می‌شوند که به مقاومت بالایی در برابر حرارت نیاز دارند، مانند کوره‌های صنعتی، کارخانه‌های فولاد، شیشه‌سازی و سیمان. این آجرها از مواد خاصی مانند آلومینا، سیلیکا، منیزیا و مواد سرامیکی دیگر ساخته می‌شوند که توانایی تحمل دماهای بالا (حتی تا 1700 درجه سانتی‌گراد و بیشتر) را دارند.
همچنین، کیفیت آجرهای نسوز از نظر میزان جذب آب، تخلخل، و مقاومت در برابر شوک‌های حرارتی مورد آزمایش قرار می‌گیرد تا اطمینان حاصل شود که این آجرها برای شرایط کاری سخت مناسب هستند.
آنچه در این مقاله می‌خوانید :
ابعاد آجر کوره ای با متریال مختلف
آجرهای نسوز، بسته به نوع مواد تشکیل‌دهنده و مقاومت حرارتی مورد نیاز، به دسته‌های مختلفی تقسیم می‌شوند. برخی از انواع مهم آجرهای نسوز که در ساخت کوره‌ها و صنایع مختلف استفاده می‌شوند عبارتند از:
- آجر نسوز سیلیسی
این نوع آجر عمدتاً از سیلیس (SiO₂) تشکیل شده و مقاومت بسیار بالایی در برابر دماهای بالا (بیش از 1600 درجه سانتی‌گراد) دارد. این آجرها در کوره‌های تولید شیشه و سرامیک، جایی که شوک‌های حرارتی پایین است، کاربرد دارند.
این آجرها حاوی درصد بالایی از آلومینا (Al₂O₃) هستند و به دلیل مقاومت بالا در برابر سایش و دماهای بسیار بالا (تا 1800 درجه سانتی‌گراد) مناسب‌اند. آجرهای آلومینیایی در کوره‌های سیمان‌سازی، صنایع فلزات غیر آهنی و پالایشگاه‌ها استفاده می‌شوند.
- آجر نسوز منیزیتی
آجرهای منیزیتی از اکسید منیزیم (MgO) ساخته می‌شوند و به دلیل مقاومت خوب در برابر مواد قلیایی و دماهای بالا (بیش از 2000 درجه سانتی‌گراد)، در کوره‌های تولید فولاد و صنایع فلزات آهنی کاربرد دارند.
- آجر نسوز کرومیتی
این آجرها که از اکسید کروم و منیزیت تشکیل شده‌اند، مقاومت فوق‌العاده‌ای در برابر دماهای بسیار بالا و شوک‌های حرارتی دارند و در کوره‌های متالورژی و صنایع شیمیایی به کار می‌روند.
- آجر نسوز کربنی
آجرهای کربنی به دلیل استفاده از گرافیت یا کربن خالص، مقاومت فوق‌العاده‌ای در برابر حرارت و شوک‌های حرارتی دارند و در شرایطی که نیاز به مقاومت در برابر اکسیداسیون وجود دارد، مانند کوره‌های قوس الکتریکی و صنایع آهن و فولاد، کاربرد دارند.

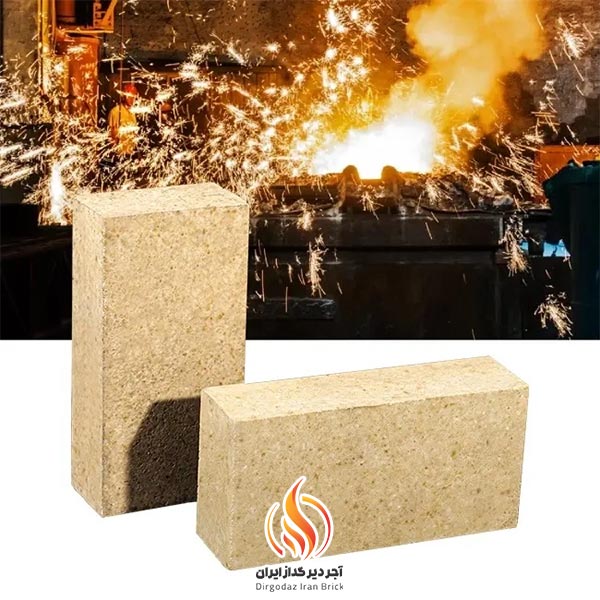

آجر کوره مکعب
ابعاد آجر کوره ای سفارشی
علاوه بر ابعاد مستطیلی استاندارد، آجرهای نسوز به شکل‌های هندسی خاص وجود دارند. در بسیاری از چیدمان‌های صنعتی و برای ساخت کوره آجری، از آجرهای کوره به اشکال مختلف و خاص برای تطبیق با طرح های منحصر به فرد کوره استفاده می‌شود. در ادامه این قسمت به شکل‌های آجر کوره اشاره می‌کنیم؛ اما قبل از آن به ابعاد آجر کوره ای که بیشترین کاربرد را در صنایع دارند می‌پردازیم. در نظر بگیرید ابعاد ثبت شده بر حسب میلی‌متر هستند:

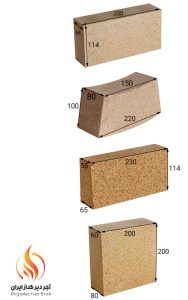

ابعاد آجر کوره
آجر کوره تخت:
طول: 230mm عرض: 114mm ارتفاع: 64mm
آجر دهنه کوره:
– دهانه 50: a: 220 b: 150 c: 100 d: 80
– دهانه 70: a: 230 b: 180 c: 100 d: 80
– دهانه 90: a: 240 b: 190 c: 100 d: 80
آجر کوره گوه ای:
– 1 سانتی: a: 230 b: 114 c: 65 d: 55
– 2 سانتی: a: 230 b: 114 c: 70 d: 50
آجر کوره کونیک:
– 1 سانتی: a: 200 b: 200 c: 90 d: 80
– 2 سانتی: a: 200 b: 200 c: 80 d: 60
آجر قوسی: برای ساخت دیواره‌های منحنی کوره‌ها. آجرهای مخروطی و گوه ای شکل برای ایجاد طاق یا منحنی در داخل کوره استفاده می شود. تناسب دقیق، یکپارچگی ساختاری و توزیع یکنواخت گرما در این شکل آجر تضمین می‌شود. بارزترین محل استفاده از این نوع آجر، کوره‌های دوار است.
آجر مثلثی: برای بخش‌های زاویه‌دار
آجر کلیدی: برای قفل کردن سایر آجرها در ساختارهای کوره. این آجرها برای قفل کردن آجرها به یکدیگر در نواحی خاص حیاتی هستند و به قسمت‌های پرتنش کوره پایداری می‌بخشند.
آجرهای چکر: به طور خاص با دهانه هایی برای جریان گاز یا هوا طراحی شده است که در کوره های احیا کننده استفاده می شود.
هر یک از این آجرها به منظور استفاده در نقاط مختلف یک کوره طراحی شده‌اند تا به حداکثر پایداری و طول عمر سازه کمک کنند.

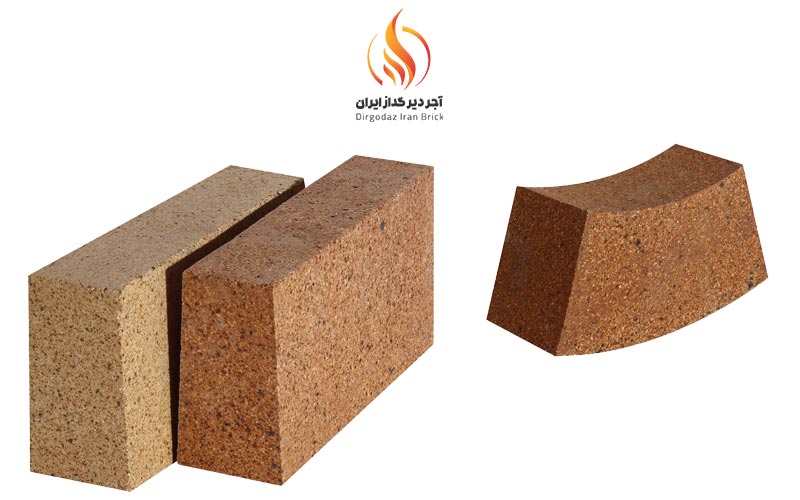

ابعاد آجر کوره سفارشی
ویژگی مهم آجر کوره
مقاومت در برابر شوک حرارتی: این ویژگی به آجرها کمک می‌کند تا در شرایط تغییرات سریع دما، بدون ترک خوردن یا شکستن دوام بیاورند. مقاومت در برابر خوردگی: به دلیل وجود محیط‌های شیمیایی خاص در کوره‌ها، آجرها باید مقاوم به خوردگی توسط مواد شیمیایی و گازهای داغ باشند.
پایین بودن ضریب انبساط حرارتی: آجرهای نسوز باید ضریب انبساط حرارتی کمی داشته باشند تا با افزایش دما، ابعاد آنها تغییر زیادی نکند.
کاربرد آجر کوره ای نسوز
کوره‌های ذوب فلزات: در صنایع فولاد و آلومینیوم
کوره‌های شیشه‌سازی و سرامیک: برای تحمل دماهای بسیار بالا و محیط‌های قلیایی
کوره‌های تولید سیمان: برای مقاومت در برابر شوک‌های حرارتی و سایش مواد خام
دیگ‌های بخار و پالایشگاه‌ها: برای حفظ استحکام و پایداری در شرایط سخت دمایی و شیمیایی
انتخاب آجر مناسب برای هر نوع کوره به دمای کار، ترکیب شیمیایی محیط و شرایط فیزیکی بستگی دارد.
در نهایت شما می‌توانید بسته به نوع کوره و صنعتی که کوره آجری در آن کاربرد دارد، ابعاد آجر کوره ای خود را محاسبه کنید. این امر با داشتن شکل و ابعاد کوره قابل انجام است؛ بهتر است برای این موضوع حتما از نظر کارشناسان خبره در این موضوع استفاده کنید. همچنین قبل از انتخاب شکل و ابعاد آجر کوره ایبا توجه به دمای کوره و نوع مواد و محصولی که در آن قرار می‌گیرد.
